엔젤1003SS 방문 원형손잡이 괜찮아요~~~


'엔젤1003SS 방문 원형손잡이' 입니다.

잠금기능이 없는 손잡이 입니다.

주로 업소 방문이나 통로문에

열쇠없이 사용하는 목적으로 설치됩니다.

문두꼐 34~45mm 에 적용되는 손잡이 예요.

백세트 60mm, 캡지름 80mm 입니다.

국내산이고 제조사는 '엔젤금속'입니다.


구성품은 손잡이, 레치, 캐치, 캐치박스

연판고정나사4개, 레버고정나사 2개 입니다.



설치하기 위해서

먼저 철거할 손잡이 부분을 보면

작은 구멍이 하나 있습니다.

사진과 같이 작은 송곳으로

구멍속을 누르고 손잡이를 빼면

빠집니다.

다음 캡부분을 시계반대방향으로 돌려서 빼고

반대편 손잡이부분 당겨서 빼고

레치부분 고정나사 풀고 철거하면 됩니다.







철거한 방문에

'레치'  먼저 사진과 같이

측면 구멍에 넣고

고정나사로 단단히 설치합니다.



그 다음 손잡이 뭉치 하나를

사진과 같이 구멍에 넣는데

레치와 방문이 걸리는 부분이 있어요.

그 부분이 잘 걸려야 손잡이를 돌리면

레치의 볼록 나온부분이 돌아갑니다.

넣다보면 알게 됩니다.

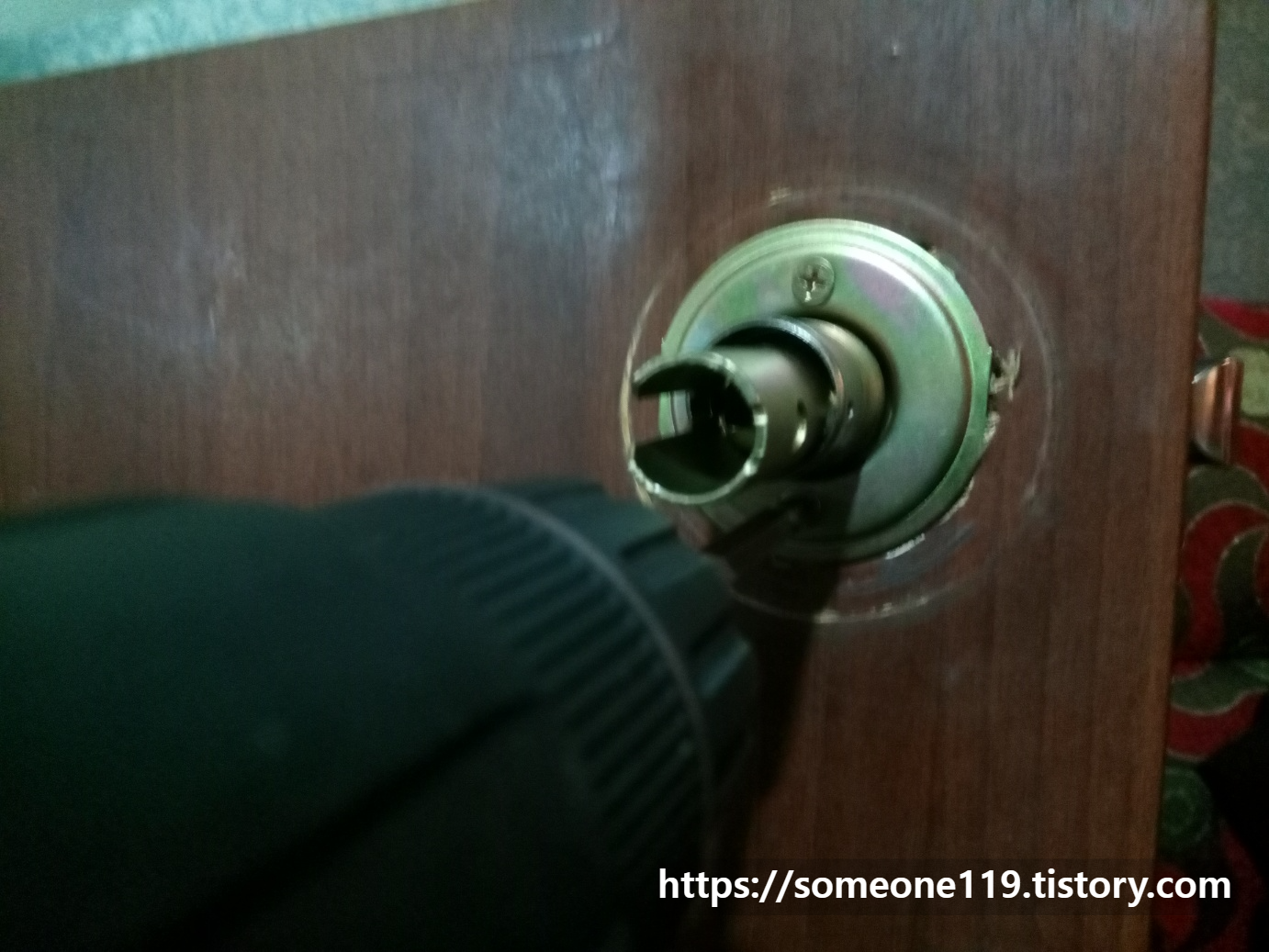

그 다음 백을 씌우고

레버고정나사 2개를 단단히 고정시킵니다.



그 다음 손잡이 캡을 시계방향으로 돌려서

고정시키고 빼냈었던 손잡이를 끼우면

손잡이 부분은 설치끝입니다.

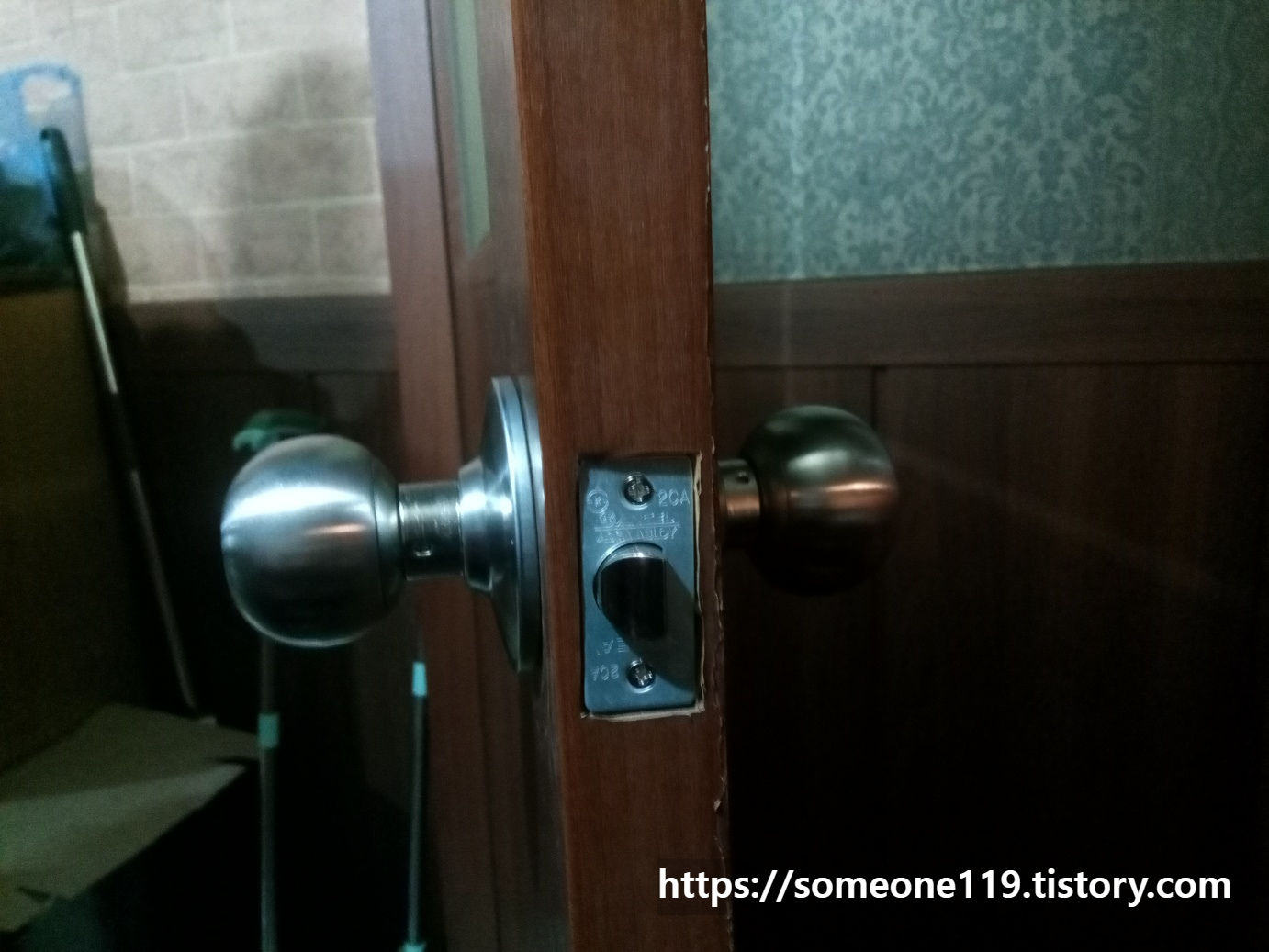

설치가 끝난 사진입니다.



다음은 손잡이 레치가 고정될

캐치부분을 설치합니다.

벽면의 홈에 캐치박스를 넣고

캐치를 씌워서 나사로 고정하면

작업 끝입니다.



테스트해봤더니

잘 잠기고 잘 열립니다.

저렴한 가격에 좋은 제품샀네요.

맘에 듭니다.
